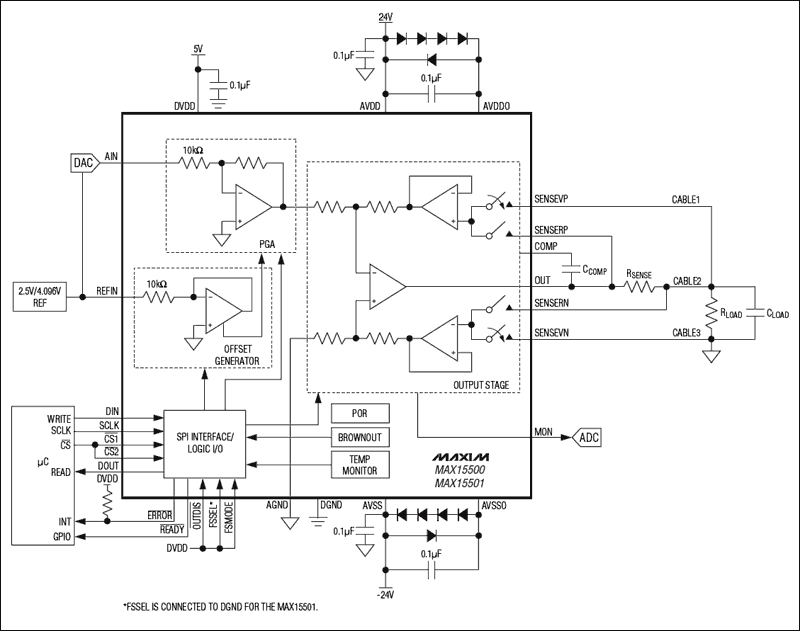

MAX15500/MAX15501 компании Maxim представляют собой кондиционеры (интегральные формирователи сигнала) с программируемым аналоговым выходом по току до ±24 мА и по напряжению до ±12 В, предназначенные для широкого спектра систем промышленной автоматики, измерительной техники и ПЛК.
Управляющее входное напряжение для этих ИС формируется внешним ЦАП, имеющим размах выходного сигнала 0...4.096 В для MAX15500 и 0...2.50 В для MAX15501. Выходной сигнал MAX15500/MAX15501 может быть запрограммирован как биполярный, так и униполярный. Выходы ИС снабжены защитой от токовых перегрузок, замыкания на "землю", а также превышения напряжения до ±35 В. Имеется также схема температурного мониторинга и контроля нормального уровня напряжения источника питания.
MAX15500/MAX15501 программируются через интерфейс SPI, который поддерживает гирляндную схему соединения. Приборы обеспечивают полный отчет об ошибках через SPI, имеют дополнительный выход прерывания с открытым стоком, а специальный аналоговый выход позволяет вести мониторинг состояния нагрузки. MAX15500/MAX15501 выполнены в миниатюрном корпусе TQFN-32 5 × 5 мм и работают в диапазоне температур -40...+105°C.
Ключевые характеристики MAX15500/MAX15501:
- Напряжение питания до ±32 В
- Напряжение защиты выхода ±35 В
- Программирование выхода
- ±10 В
- 0...10 В
- 0...5 В
- ±20 мА
- 0...20 мА
- 4...20 мА
- Нагрузка в токовом режиме 0...1 кОм
- Нагрузка в режиме по напряжению до 1 кОм
- HART-совместимость
- Температурный дрейф усиления 2 ppm
- SPI-интерфейс, гирляндная схема
- Размах входного сигнала
- 0...4.096 В для MAX15500
- 0...2.50 В для MAX15501
- Полный отчет об ошибках
- Защита от короткого замыкания и перегрузки по току
- Температурная защита
- Мониторинг нормального напряжения питания
- Мониторинг обрыва цепи нагрузки
- Время старта 40 мс
