LM5045 является новейшим изделием National Semiconductor из семейства LM5000 и содержит в себе ШИМ контроллер, четыре драйвера затворов верхнего и нижнего уровней и драйверы для вторичного синхронного выпрямителя. Контроллер обеспечивает реализацию всех необходимых функций DC/DC преобразователя, построенного по мостовой, полумостовой или двухтактной схеме. LM5045 способен работать как в режиме управления по току, так и в режиме управления по напряжению. Контроллер имеет в составе схему формирования времени отсечки для нижнего ключа, что гарантирует защиту от сквозных токов, и встроенный программируемый 2 МГц генератор с возможностью внешней синхронизации и защитой от перегрева. Также реализована функция регулируемого плавного запуска, которая гарантирует включение без бросков тока даже при работе на емкостную нагрузку.
Технические характеристики:
- Режим управления: по току, по напряжению;
- Схема включения: мостовая, полумостовая, двухтактная;
- Диапазон входных напряжений: 14 – 100 В;
- Частота преобразования: 0.1 – 2 МГц;
- КПД до 93%;
- Возможность внешней синхронизации;
- Максимальный ток драйвера: 2 А;
- Диапазон рабочих температур: –40…+125 °С;
- Режимы работы: повышающий, понижающий, инвертирующий;
- Выходная мощность: 1000 Вт;
- Ток покоя: 0.55 мА.

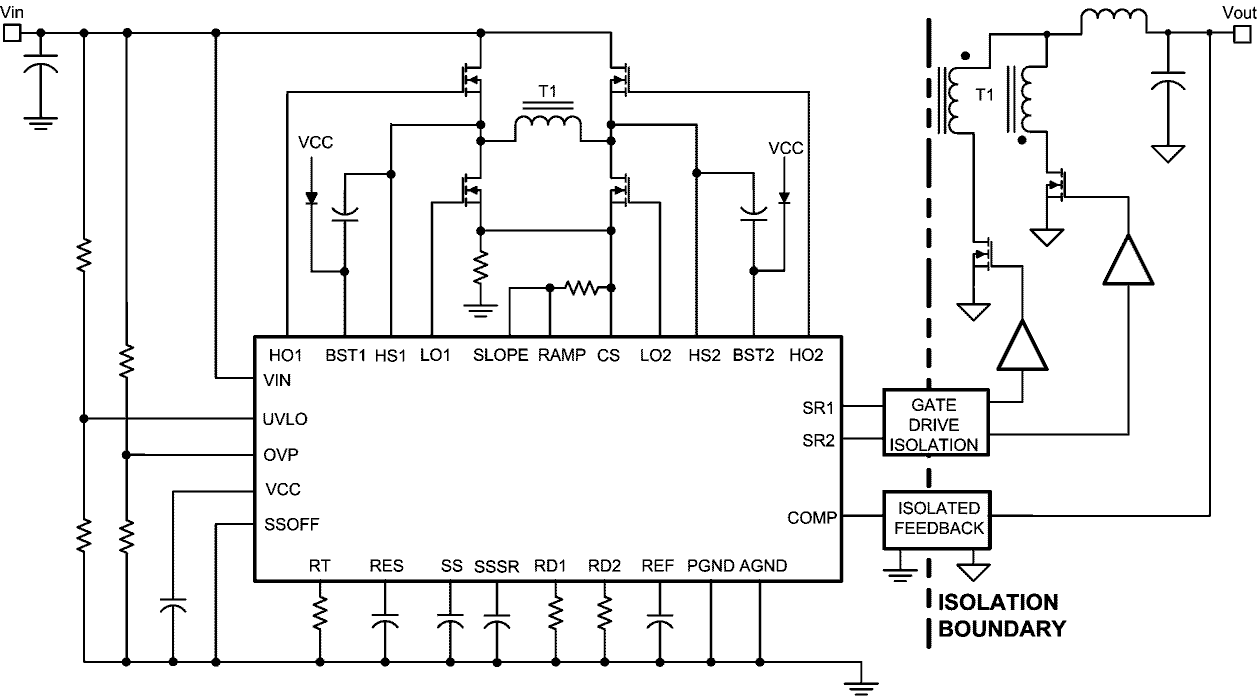

Типовая схема включения LM5045:
Применение:
Импульсные источники питания, построенные по мостовой, полумостовой и двухтактной схеме.
