1.1. Общая структурная схема комплекта
Структурная схема типового спутникового комплекта представлена на рис. 1.1. Приемная параболическая антенна диаметром 0.6–2.0 м предназначена для приема сигнала со спутника.
 |
|

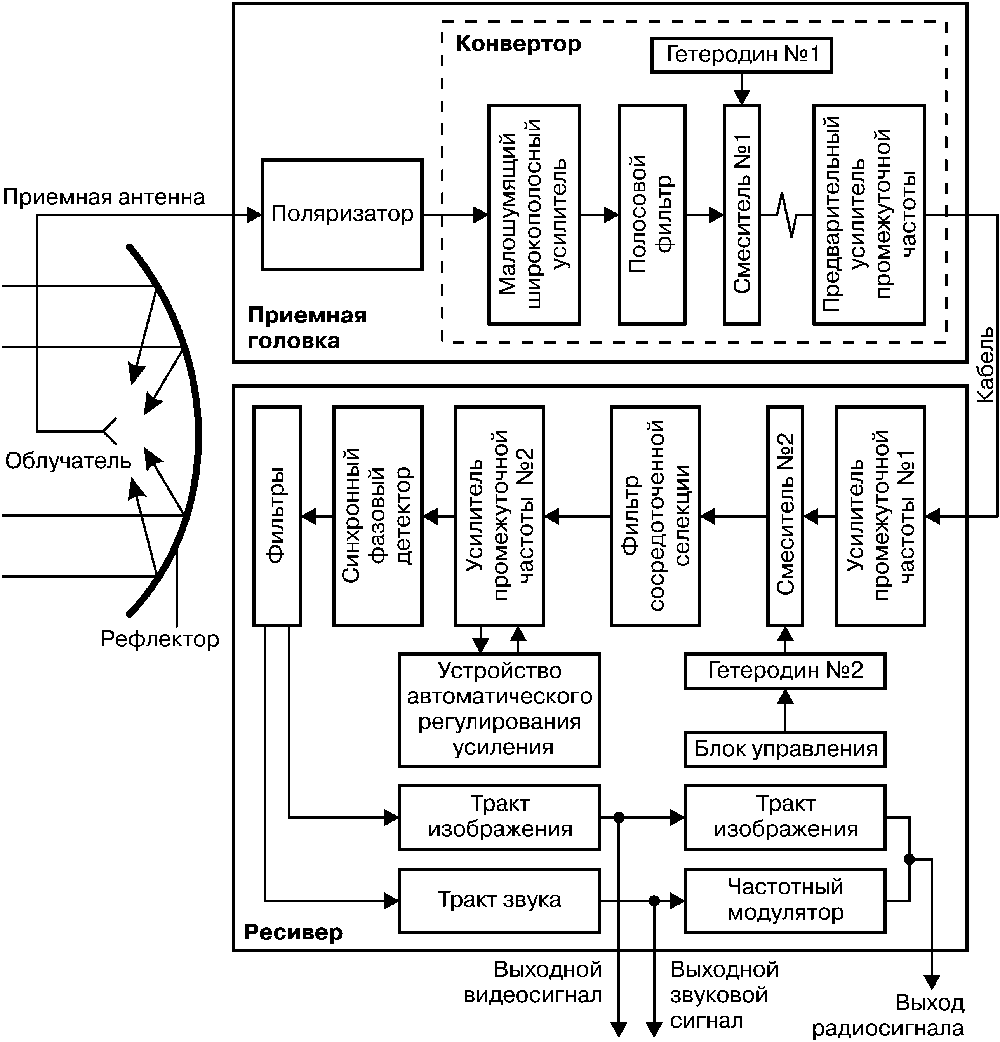

| Рис. 1.1. | Структурная схема спутникового комплекта |
Отражаясь от поверхности рефлектора и фокусируясь в фокусе антенны, сигнал попадает в облучатель и далее в поляризатор. Поляризатор выделяет сигнал определенной поляризации (вертикальной, горизонтальной или круговой).
|
|||||
Пройдя через облучатель и поляризатор, сигнал со спутника в диапазоне частот 10.5–12.75 ГГц поступают в конвертер. В конвертере производится усиление сигнала малошумящим широкополосным усилителем и устранение помех по зеркальному каналу полосовым фильтром.
Далее осуществляется первое преобразование частоты. Первая промежуточная частота формируется смесителем № 1. Для этого на него, помимо принимаемого сигнала, подается сигнал с гетеродина № 1, представляющего собой генератор, частота которого стабилизирована диэлектрическим резонатором.
С выхода смесителя № 1 сигнал первой ПЧ в диапазоне частот 0.7–2.15 ГГц поступает на предварительный усилитель промежуточной частоты, после чего по кабелю подается в ресивер.
|
|||||
1.2. Отражатели антенн для спутникового телеприема
Формы приемных антенн спутникового телевидения
Антенны по форме бывают:
- прямофокусные (prime focus);
- офсетные (off-set – внецентровая).
При «прочих равных условиях», офсетная тарелка должна быть овальная и немножко больше прямофокусной. Это, как резать колбасу или белый батон, косо – получатся бóльшие кусочки (рис. 1.2).
Прямофокусные антенны (рис. 1.3) представляют собой «классическую» круглую «тарелку». Принимающая головка крепится в центре при помощи нескольких (обычно трех) спиц. При этом головка и крепежные спицы затеняют часть отражающей поверхности зеркала, что приводит, естественно, к уменьшению коэффициента использования поверхности антенны.
 |
|

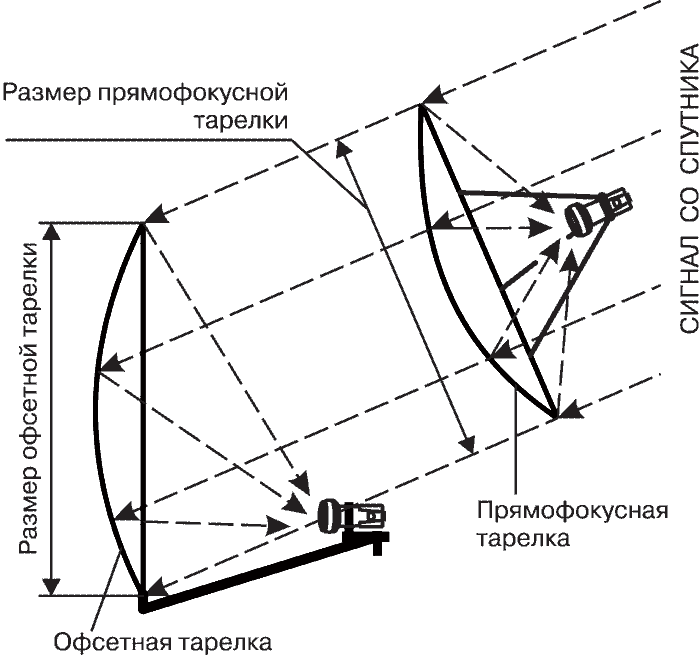

| Рис. 1.2. | Различия размеров прямофокусной и офсетной антенн |
 |
|
| Рис. 1.3. | Принцип действия прямофокусной тарелки |
Однако, с ростом диаметра, этот эффект становится все менее значительным. Такие антенны целесообразно применять с диаметром 1.5–1.8 м.
|
|||||
Офсетные антенны можно очень легко отличить, так как их фокус (место, где размещают конвертер) смещен от центра зеркала вниз. Именно из-за смещенного фокуса при настройке необходимо учитывать, что направление на спутник у офсетных антенн выше перпендикуляра к плоскости антенны на некоторый угол. Принцип действия офсетной тарелки приведен на рис. 1.4.
 |
|

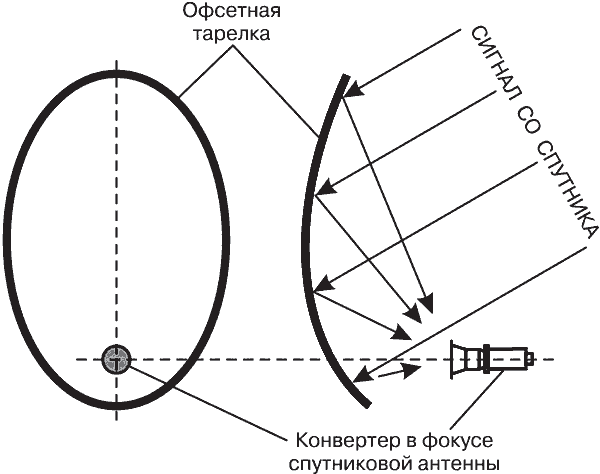

| Рис. 1.4. | Принцип действия офсетной тарелки |
В силу этих особенностей офсетные антенны очень популярны при диаметре зеркала до 1.5 м. При больших диаметрах предпочтение отдают прямофокусным антеннам.
|
|||||
 |
|

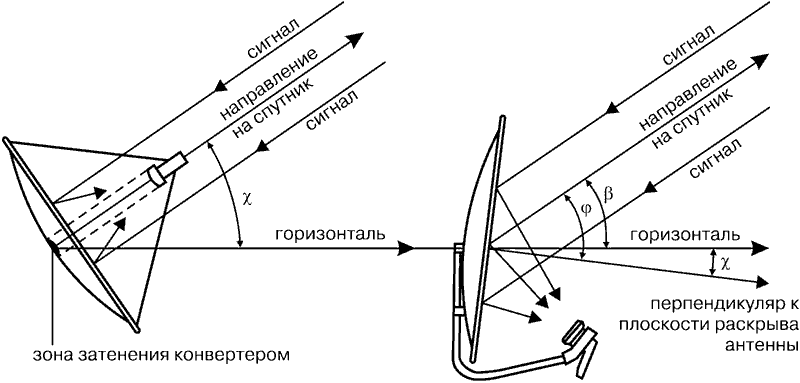

| Рис. 1.5. | Особенности установки прямофокусной и офсетной антенн |
Офсетные антенны характеризуются удобством установки вдоль стены дома. Для них требуется меньший вынос от стены, кроме того, на них не задерживается снег, облучатель не загораживает поверхность зеркала. Размер офсетной антенны оптимален до 1.5–1.8 м.
Прямофокусные антенны имеют хорошие характеристики свыше 1.8 м, т. к. при таком размере антенны облучатель уже перестает «затенять» поверхность зеркала. У прямофокусной антенны электромагнитное пятно на облучателе не имеет искажений, отраженная электромагнитная волна от любой точки антенны приходит в одной фазе к облучателю.
Параболические прямофокусные антенны – это антенны, используемые для профессионального приема.
Материал отражателей спутниковых антенн
Алюминиевые антенны являются наиболее популярными. Алюминий не подвержен коррозии. Но он мягок, и при неаккуратном обращении такие антенны легко деформируются, что весьма пагубно влияет на их характеристики. Любые искажения формы антенны приводят к резкому падению ее эффективности и ухудшению качества изображения на экране телевизора.
|
|||||
Пластиковые антенны легкие, но к ним легко прилипает снег. С течением времени такие антенны подвержены сильным деформациям под действием окружающей среды (резкие перепады температур, ультрафиолет).
Стальные антенны прочнее, дешевле, но тяжелее и подвержены коррозии, которая снижает их отражающие свойства. Поэтому при покупке стального зеркала стоит обратить внимание на качество окраски.
Сетчатые антенны устойчивы к ветровым нагрузкам, поэтому используются при установке на большой высоте и в ветреных районах.
|
|||||
Плоская антенная решетка обычно имеет квадратную форму, она используется вместо параболической антенны, но наиболее используемыми являются антенны с зеркалом в виде параболоида вращения. Они, в свою очередь, делятся на два основных класса: офсетные и прямофокусные.
Составные части антенны
Сборка антенны особых трудностей не представляет (рис. 1.6). При сборке антенны будьте аккуратны, чтобы не повредить ее зеркало.
 |
|

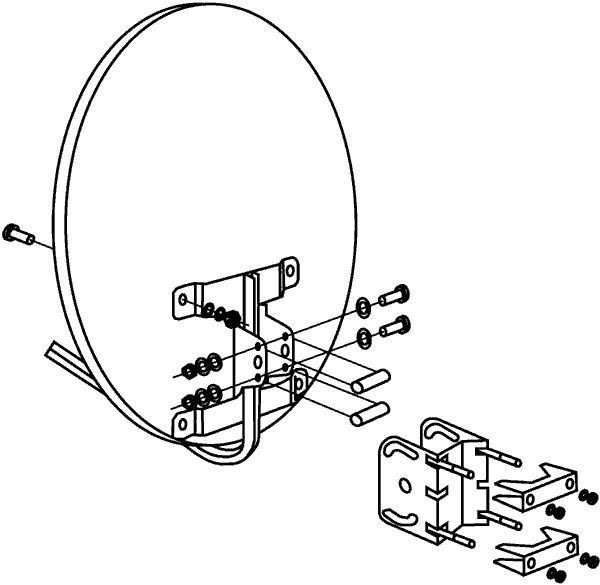

| Рис. 1.6. | Сборка спутниковой антенны |
|
|||||
Правильность установки поляризации принимающей головки (конвертера) сильно влияет на качество принимаемого сигнала. Этого можно достигнуть экспериментальным путем: вращением конвертера вокруг своей оси до получения максимального сигнала.
В этой позиции следует закрепить конвертер. В том случае, если антенна, установленная за окном, своим зеркалом закрывает доступ к конвертеру, необходимо произвести настройку поляризации заблаговременно.
Угол места приема желательно установить на этапе сборки антенны до ее установки на кронштейн.
