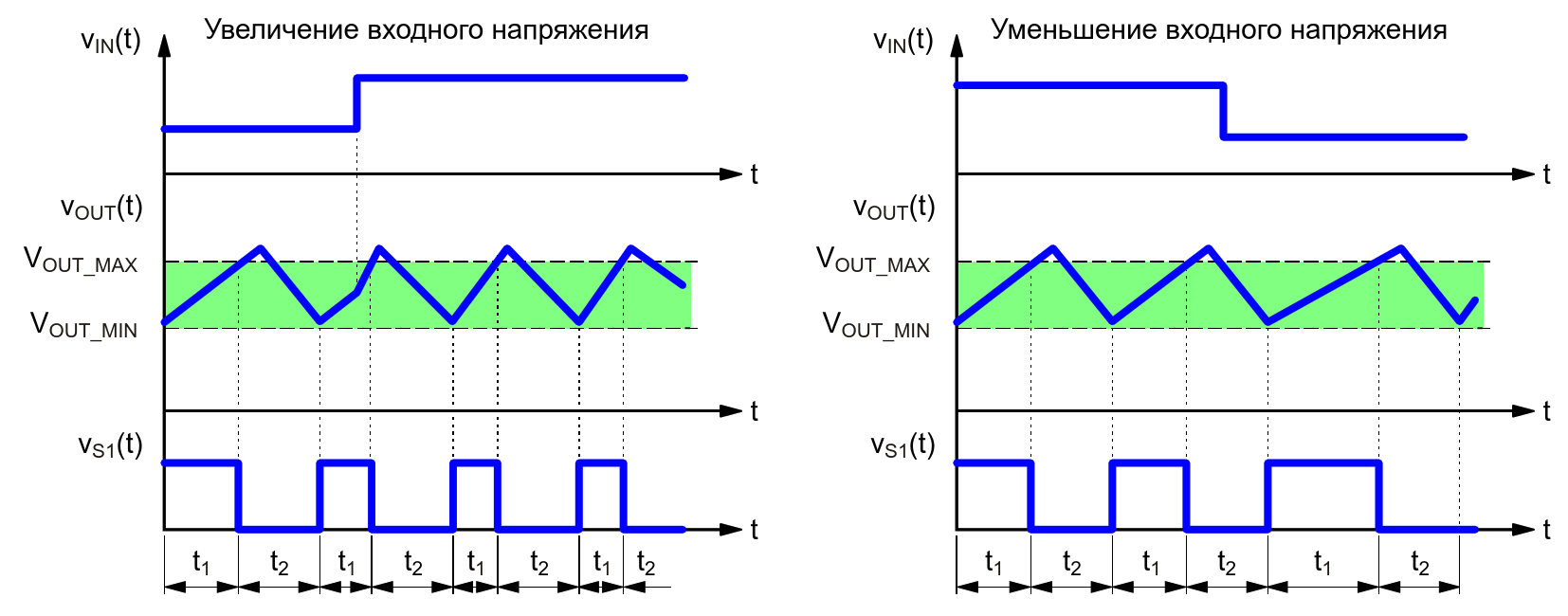

Переходные процессы в преобразователе при изменении входного напряжения

Авторы	Александр Русу
Основной документ	Статья «Как работают импульсные преобразователи с гистерезисным управлением»
Описание	Рисунок 4
