Мост, в который включен RTD, выдает на выходе напряжение, зависящее от температуры, но обычно со смещенной точкой 0 °C

Скачать PDF

Другие материалы из основного документа

• Статья «Самодельный резистивный датчик температуры для цифрового мультиметра»

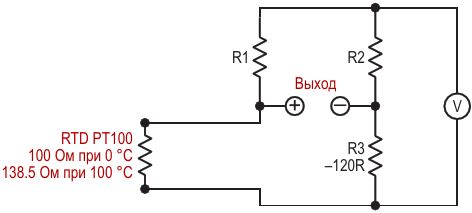

• Рисунок 1. Мост, в который включен RTD, выдает на выходе напряжение, зависящее от температуры, но обычно со смещенной точкой 0 °C
• Рисунок 2. Использование в мосте согласованных источников тока делает зависимость между температурой и выходным напряжением линейной и помогает определить опорную точку 0 °C. Тщательный выбор токов позволяет получить выходной сигнал моста 1 мВ/°C
• Рисунок 3. Практическая схема, способная выдавать ровно 1 мВ/°C
• Рисунок 4. Трехпроводное подключение к RTD позволяет исключить сопротивление кабеля
• Рисунок 5. Более высокое напряжение батареи позволяет использовать MOSFET в приемниках тока, а более низкий ток в опорном плече моста экономит некоторую часть тока источника питания
