Компоненты гистерезиса R₁ и R₂ подключены к нестабилизированному источнику питания, в результате чего порог переключения компаратора меняется в зависимости от напряжения питания

Скачать PDF

Другие материалы из основного документа

• Статья «Компаратор напрямую управляет затвором мощного MOSFET»

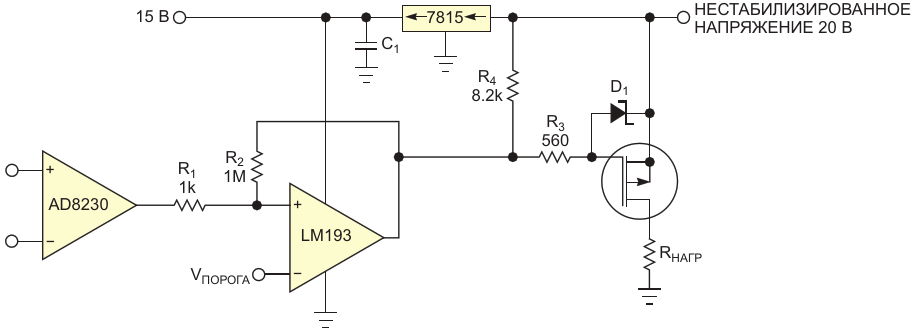

• Рисунок 1. Компоненты гистерезиса R₁ и R₂ подключены к нестабилизированному источнику питания, в результате чего порог переключения компаратора меняется в зависимости от напряжения питания
• Рисунок 2. Резистор R₅ и диод, выполняющий функцию «ИЛИ», изолируют цепь гистерезиса от источника питания и поддерживают порог переключения постоянным независимо от изменений напряжения питания
• Рисунок 3. Внутренняя конструкция компаратора LM193 требует, чтобы входные напряжения поддерживались на 2 В ниже напряжения положительной шины
