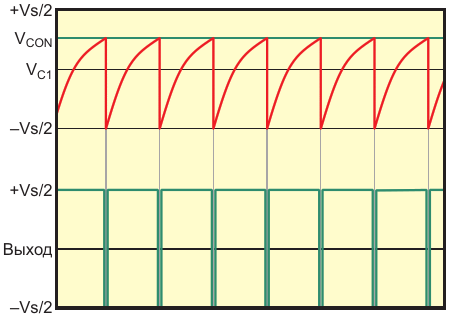

Осциллограммы сигналов ГУН; импульсы сброса формируются в конце каждого цикла синхронизации и срабатывают, когда V_C1 = V_CON, чтобы принудительно полностью разрядить C1. (V_C1 - напряжение на конденсаторе C1)

Скачать PDF

Другие материалы из основного документа

• Статья «Может ли LMC555 в схеме автоколебательного ГУН разрядить свой времязадающий конденсатор до нуля?»
• Рисунок 1. С помощью импульса на входе сброса RST ГУН на таймере 555 полностью разряжает времязадающий конденсатор C1 на отрицательную шину
• Рисунок 2. Осциллограммы сигналов ГУН; импульсы сброса формируются в конце каждого цикла синхронизации и срабатывают, когда V_C1 = V_CON, чтобы принудительно полностью разрядить C1. (V_C1 - напряжение на конденсаторе C1)
• Рисунок 3. График зависимости частоты от управляющего напряжения в логарифмическом масштабе для двухоктавного ГУН, линейного по высоте тона. [Ось X - V_CON в вольтах (инвертирована), ось Y - Гц/16 = 250 Гц - 1 кГц]
• Рисунок 4. Резистор R4 суммирует примерно 6% от V_CON с напряжением времязадающего конденсатора C1, чтобы получить улучшение линейности, показанное на Рисунке 5
• Рисунок 5. Эффект от дополнительного резистора R4, демонстрирующий улучшение линейности. [Ось X - V_CON в вольтах (инвертирована), ось Y - Гц/16 = 250 Гц - 1 кГц]
