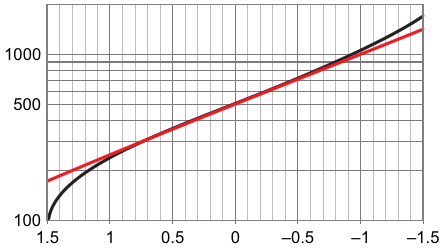

График зависимости частоты от управляющего напряжения в логарифмическом масштабе для двухоктавного ГУН, линейного по высоте тона. [Ось X - V_CON в вольтах (инвертирована), ось Y - Гц/16 = 250 Гц - 1 кГц]

Авторы	Stephen Woodward
Основной документ	Статья «Может ли LMC555 в схеме автоколебательного ГУН разрядить свой времязадающий конденсатор до нуля?»
Описание	Рисунок 3
Формат / Размер файла	PDF / 5 Кб
Язык документа	русский
