Бустерный транзистор Q1 может выдерживать ток и напряжение, превышающие максимальные значения, допустимые для микросхемы 431, а делитель напряжения 3.5 В программирует постоянный ток I_S

Скачать PDF

Другие материалы из основного документа

• Статья «Прецизионный программируемый источник втекающего тока»
• Рисунок 1. Плавающий анод служит чувствительным выводом для активного регулирования втекающего тока

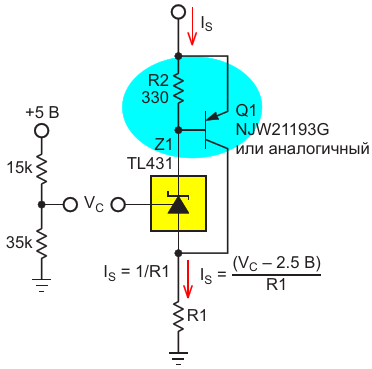

• Рисунок 2. Бустерный транзистор Q1 может выдерживать ток и напряжение, превышающие максимальные значения, допустимые для микросхемы 431, а делитель напряжения 3.5 В программирует постоянный ток I_S
• Рисунок 3. ЦАП управляет током I_S. Сигнал ЦАП инвертируется, а регулятор Z2 обеспечивает необходимый сдвиг уровня
• Рисунок 4. ШИМ-управление током I_S, который численно равен отношению коэффициента заполнения ШИМ к сопротивлению R1
• Рисунок 5. Добавление элементов R5 и C2 обеспечивает более быстрое установление при использовании фильтра пульсаций 2-го порядка
• Рисунок 6. Комбинация источника втекающего тока и небольшого источника питания системы, где максимальные значения тока I_S и напряжения V_S равны 1 А и 20 В, соответственно, и I_S = D
