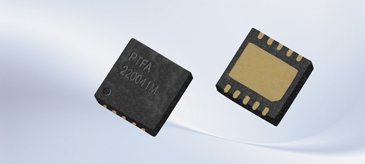

Компания Infineon представила три новых несогласованных мощных ВЧ LDMOS-транзистора. Они предназначены для ВЧ усилителей мощности, работающих в диапазоне частот от 700 до 2200 МГц. Эти транзисторы, предлагаемые в трех вариантах с выходной мощностью 4 Вт, 8 Вт и 12 Вт (P1дБ), демонстрируют отличные тепловые характеристики, большой коэффициент усиления и высокую эффективность. Они поставляются в пластиковых 10-выводных корпусах SON, соответствующих требованиям директивы RoHS, и подходят для применения в широком спектре ВЧ усилителей мощности для сотовых, спутниковых и других систем связи, а также для промышленных приложений.
Обозначения компонентов:
- PTFA 220041M V4 – 4 Вт
- PTFA 220081M V4 – 8 Вт
- PTFA 220121M V4 – 12 Вт
Типичные характеристики в двухтональном режиме работы:
- PTMA 220041M, 1840 МГц, 28 В
- Pout = 4 Вт (PEP)
- Коэффициент усиления = 19 дБ
- КПД = 37.5% – IM = –29 дБн
- PTMA 220121M, 2140 МГц, 28 В
- Pout = 9.3 Вт (PEP)
- Коэффициент усиления = 16.2 дБ
- КПД = 37% – IM = –29 дБн
Имеются четыре стандартные демонстрационные платы:
- LTN/PTFA 220041M-9 – настроена на частоту 940 МГц
- LTN/PTFA 220041M – настроена на частоту 1840 МГц
- LTN/PTFA 220121M-8 – настроена на частоту 877 МГц
- LTN/PTFA 220121M – настроена на частоту 2140 МГц
Особенности
- Широкий диапазон рабочих частот от 700 до 2200 МГц
- Низкое тепловое сопротивление
- Соответствуют требованиям директивы RoHS
- Возможность работы с КСВН = 10:1 при 28 В и непрерывной (CW) выходной мощности
- Встроенная ESD-защита
- Имеются демонстрационные платы
Применение
- ВЧ усилители мощности для сотовой связи
- Усилители мощности для спутниковой связи
- ВЧ усилители мощности для других систем связи
- Промышленные ВЧ усилители
