Allegro выпускает новый бесконтактный программируемый датчик углового положения

Микросхема выпускается в однокристальном исполнении или в виде двух независимых кристаллов в общем корпусе

Allegro MicroSystems объявила о выходе новой микросхемы бесконтактного программируемого магнитного датчика углового положения с высоким разрешением, предназначенной для использования в цифровых системах. Система-на-кристалле A1335 содержит входные схемы, выполненные по технологии круговых вертикальных элементов Холла (CVH), программируемый микропроцессор для обработки сигналов и средства поддержки множества коммуникационных интерфейсов, включая I²C, SPI и SENT.

Помимо измерения углов в диапазоне 360°, A1335 также могут с помощью встроенного микроконтроллера выполнять два вида линеаризации. Гармоническая линеаризация предназначена для обработки данных в конфигурациях с расположением датчика вне оси вала. Сегментированная линеаризация может использоваться для масштабирования угловых измерений в так называемых «короткоходовых» устройствах, когда вал перемещается менее чем на 360°. Для гибкого программирования калибровочных параметров датчики имеют встроенную EEPROM, способную выдерживать до 100 циклов чтения/записи.

Функции цифровой обработки данных, включая температурную компенсацию и подстройку усиления/смещения, а также передовые алгоритмы выходной линеаризации, обеспечивают чрезвычайно точный и линейный выходной сигнал для любых приложений, как с датчиками, расположенными на оси вала, так и вне ее.

а)	б)

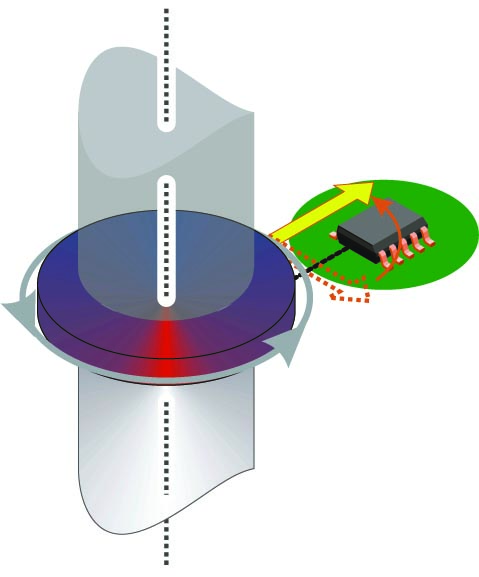

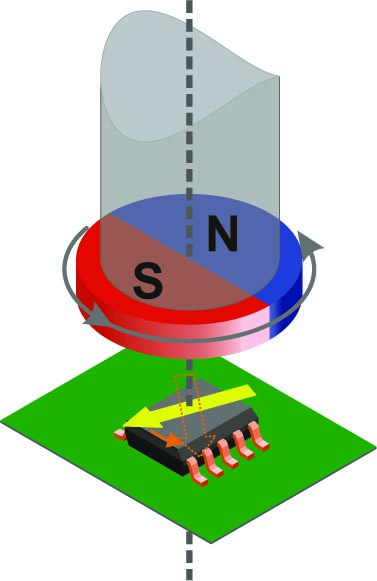

Типичное расположение датчика на оси (а) и вне оси (б).

A1335 отлично подходит для автомобильных приложений, требующих высокоскоростного измерения углов в диапазоне 360°, таких как электроусилители рулевого управления, коробки переключения передач, карданные валы, и прочие системы, которым необходимы точные угловые измерения. Схемы линеаризации A1335 были разработаны с учетом специфики измерений при размещении датчика вне оси вала.

Однокристальный вариант A1335 предлагается в 14-выводном корпусе TSSOP, а двухкристальный – в 24-выводном TSSOP. Оба корпуса изготавливаются по бессвинцовой технологии со стопроцентным покрытием выводной рамки матовым оловом.

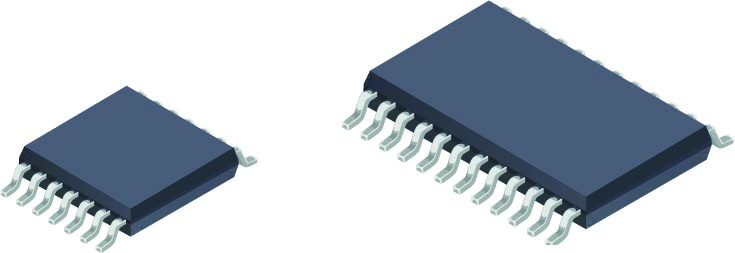

Одна система на кристалле – TSSOP, 14 выводов.	Две независимые системы на кристалле – TSSOP, 24 вывода.
