Peregrine Semiconductor представляет мощный радиочастотный коммутатор для защиты приемных трактов

Peregrine PE42823

Миниатюрный радиочастотный переключатель PE42823, идеальный для высококачественных приложений беспроводной инфраструктуры

Компания Peregrine Semiconductor представила радиочастотный ключ PE42823, выполненный по технологии UltraCMOS и предназначенный для защиты мощных входных цепей приемников в приложениях беспроводной инфраструктуры. Отражающий переключатель сигналов оптимизирован для перспективных архитектур радиоустройств, таких, например, как многоканальные по входу и выходу системы (MIMO). PE42823 выдерживает большие однократные броски входной мощности, потребляет очень небольшой ток и имеет высокую линейность. Компактный, но коммутирующий высокую мощность, переключатель содержит встроенные цепи защиты от электростатических разрядов, что является основным требованием для высоконадежных устройств.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Peregrine - PE42823

Защитные переключатели приемников используются для исключения повреждения системы при отключенной антенне, что может происходить во время монтажа, в случае неисправности или при непредвиденных бросках мощности. PE42823 предназначен для надежного контроля отраженной мощности и защиты приемных систем от повреждений. В отличие от решений на pin-диодах, PE42823 не нуждается во внешних компонентах согласования, позволяя сократить размеры печатной платы и снизить стоимость материалов. Мощным коммутаторам, основанным на pin-диодах, требуются различные постоянные напряжения смещения, а также нескольких дискретных компонентов и специализированная микросхема драйвера для передачи управляющих сигналов в цепи, находящиеся под различными напряжениями.

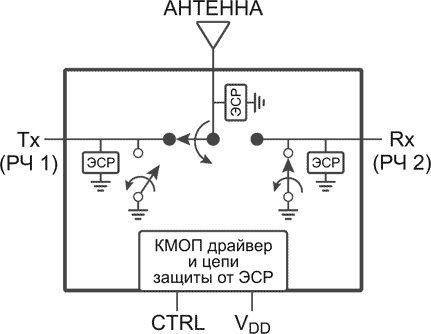

Функциональная схема PE42823
Функциональная схема PE42823.

Особенности, корпус, цена и доступность.

Охватывающий широкий диапазон частот от 700 МГц до 6 ГГц отражающий однополюсный двухпозиционный переключатель PE42823 ориентирован на использование в мощных высококачественных приложениях беспроводной инфраструктуры. Отличная устойчивость коммутатора защиты радиочастотных цепей к броскам мощности позволяет ему выдерживать пиковые сигналы до 51 дБм в полосе LTE. Прибор потребляет ток всего 120 мкА и отличается исключительной линейностью во всем диапазоне частот. Входные точки пересечения интермодуляции третьего (IIP3) и второго (IIP2) порядка расположены на уровнях 70 дБм и 105 дБм, соответственно. На частоте 2.7 ГГц уровень изоляции переключателя составляет 43 дБ в тракте приема и 34 дБ в тракте передачи. Между высокочастотными выводами PE42823 и землей встроены цепи защиты от электростатических разрядов, рассчитанные на воздействие модели человеческого тела с напряжением 4.5 кВ. Диапазон рабочих температур устройства расширен до 105 °C.

Коммутаторы освоены в массовом производстве и предлагаются в 16-выводных корпусах QFN размером 3 × 3 × 0.75 мм. Доступны также оценочные наборы. В партиях из 10,000 приборов одна микросхема PE42823 продается по цене $5.43.

Оценочный набор для однополюсного высокочастотного коммутатора PE42823
Оценочный набор для однополюсного
высокочастотного коммутатора PE42823.

Технические характеристики PE42823

  • Диапазон частот: 700 МГц … 6 ГГц;
  • Устойчивость к однократным броскам мощности: 51 дБм LTE;
  • Низкий ток потребления: 120 мкА;
  • Высокая линейность:
  • IIP3: 70 дБм,
  • IIP2: 105 дБм;
  • Хорошая развязка:
  • Rx: 43 дБ на частоте 2.7 ГГц,
  • Tx: 34 дБ на частоте 2.7 ГГц;
  • Встроенная защита от электростатических разрядов: 4.5 кВ при воздействии модели человеческого тела;
  • Диапазон рабочих температур: –40 °C … +105 °C;
  • Корпус: 16-выводной QFN, 3 × 3 × 0.75 мм.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Peregrine Semiconductor Introduces High-Power Receiver Protection RF Switch
