Базовый проект для двухпроводного интеллектуального настенного выключателя, совместимого со светодиодными лампами и устаревшей электропроводкой
Компания Power Integrations представила новый базовый проект интеллектуального настенного выключателя, совместимого с наиболее распространенным в жилых помещениях вариантом электропроводки.

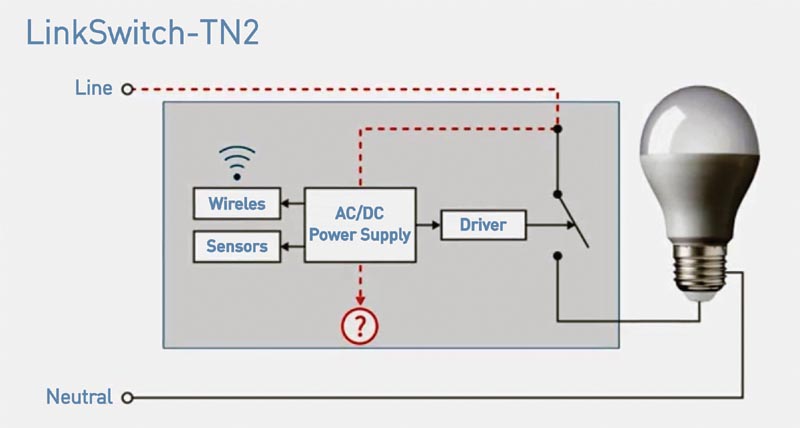

Обычно для питания интеллектуальных беспроводных выключателей с датчиками движения/присутствия, и/или голосовым управлением требуется обратный нейтральный провод, который не всегда проложен в подлежащих модернизации домах. Доступные решения, не нуждающиеся в нейтрали, могут работать только с устаревшими лампами накаливания, так как небольшого переменного тока, потребляемого в дежурном режиме интеллектуальным выключателем, недостаточно для разогрева нити накала. Однако при использовании светодиодных или компактных люминесцентных ламп большой ток покоя внутреннего источника питания выключателя может стать причиной недопустимого мерцания, связанного с накоплением утекающей в лампу энергии, приводящем к ее периодическому запуску и кратковременным вспышкам света.
Настенный выключатель Bluetooth Low Energy (LE), потребляющий в режиме ожидания менее 500 мкА, описан в документе DER-622. Конструкция основана на разработанной компанией Power Integrations микросхеме коммутатора LinkSwitch-TN2 с током потребления менее 75 мА. Сверхнизкий ток потребления и высокий КПД при легкой нагрузке обеспечивают совместимость с энергосберегающими светодиодными лампами мощностью от 3 Вт и идеально подходят для настенных выключателей, не требующих нейтрального провода.
 |

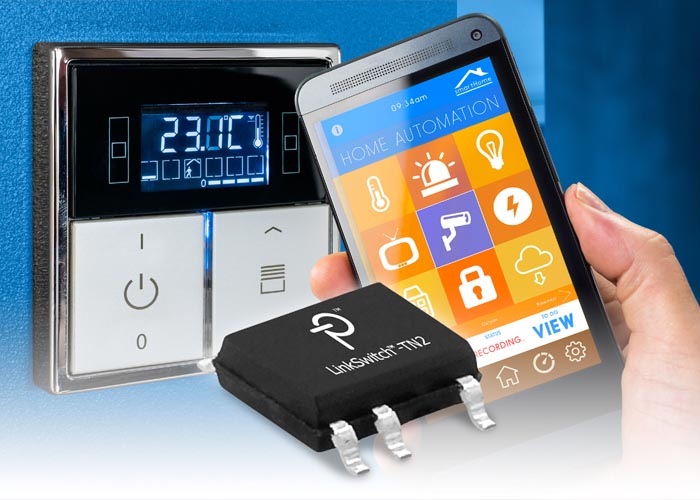

| Базовый проект для двухпроводного интеллектуального настенного выключателя. |
Приборы LinkSwitch-TN2 могут использоваться в обратноходовой или понижающей топологиях, стабилизируя выходное напряжение с точностью лучше ±3%. Микросхемы повышают надежность системы за счет многочисленных функций безопасности, включая защиту от перенапряжения, перегрева и короткого замыкания выхода, а также благодаря наличию выносливого 725-вольтового силового MOSFET. В описанном в DER-622 источнике питания микросхема LinkSwitch-TN2 используется в неизолированной обратноходовой топологии с однополупериодным выпрямлением переменного тока, снижающим стоимость решения. Источник формирует два выходных напряжения: 12 В для управления реле и 3.8 В для питания контроллера Bluetooth LE.
Основными приложениями микросхем LinkSwitch-TN2 являются системы беспроводного управления освещением, датчики, отсутствия, присутствия и движения, настенные диммеры и устройства управления тенями.
