1. Описание:
Семейство LinkSwitch-II (производитель Power Integrations) значительно упрощает проектирование маломощных CV/CC преобразователей, благодаря тому, что микросхемам семейства не требуется оптопара и цепь контроля выходного напряжения. Представители семейства обладают новой технологией, которая позволяет контролировать с высокой точностью выходное напряжение и ток.
Микросхема включает в себя силовой транзистор 700 Вт, контроллер с релейным способом управления силовым ключом, внутренний источник тока, частотный джиттер, цепь ограничения тока и тепловую защиту.

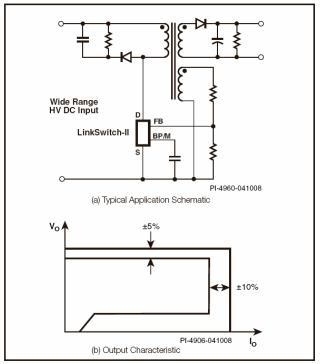

2. Типовая схема включения
3. Особенности семейства
- Более не требуется оптопара и цепь контроля выходного напряжения.
- Более не требуются внешние цепи компенсации обратной связи
- Компенсируются допуски индуктивности трансфоматора
- Компенсируются вариации входного напряжения
- Компенсируются падения на кабеле питания (LNK61x)
- Компенсируются вариации температуры компонентов
- Очень малые допуски параметров микросхемы
- Технология frequency jittering, снижается стоимость ЭМИ фильтра
- Более точные выходные параметры достигаются путем подключения внешней цепи подстройки.
- Функция авто-рестарт снижает передачу энергии в нагрузку до уровня <5% при коротком замыкании на выходе или обрыве цепи обратной связи
- Интеллектуальная тепловая защита отключает ИП при перегреве и включает его вновь, когда температура достигнет безопасного значения
- Соответствует требованиям по напряжению пробоя между высоковольтными выводами микросхемы
- Соответствует всем мировым стандартам энергосбережения
- Потребление в режиме без нагрузки от <200mW на напряжении 230VAC и до 30mW при внешнем смещении
- Релейный способ управления обеспечивает постоянный КПД до уровня очень малых нагрузок (требования CEC и ENERGY STAR 2.0)
- Нет шунтового резистора - выше КПД источника
- Соответствует стандартам Halogen free и RoHS
4. Применение
- Зарядные устройства для сотовых/радиотелефонов, КПК, MP3/аудио плееров, адаптеры
- Драйверы сверх ярких светодиодных осветителей

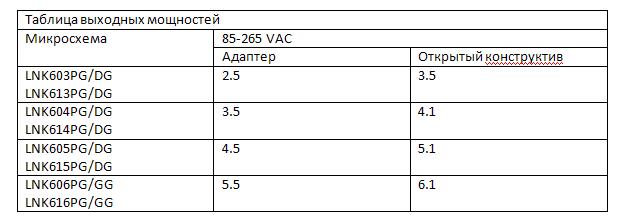

5. Таблица выходных мощностей
