Компания ON Semiconductor начала выпуск LED-драйверов для мощных светодиодов с током до 1500 мА. Микросхемы драйверов NCP3066/NCV3066 могут использоваться в режимах понижающего, повышающего или инвертирующего конверторов, в зависимости от схемы включения. Драйверы работают от источника с напряжением 3 - 40 В, имеют встроенный силовой транзистор и возможность регулировки тока через светодиоды (димминг). Высокая рабочая частота (до 250 кГц) позволяет использовать катушки небольшой индуктивности (и размера) в схеме конвертора.
Микросхемы выпускаются в двух типах корпусов для поверхностного монтажа (SOIC-8 и DFN-8), а также в корпусе PDIP-8. Устройства с префиксом NCV имеют расширенный температурный диапазон и предназначены для использования в тяжелых условиях эксплуатации (например, в автомобильных применениях). Компания ON Semiconductor выпускает в помощь разработчикам демонстрационные платы драйверов на базе микросхем серии 3066, выполненные по схеме понижающего и повышающего конверторов.
Особенности:
|
Демоплата драйвера в режиме понижающего конвертера |

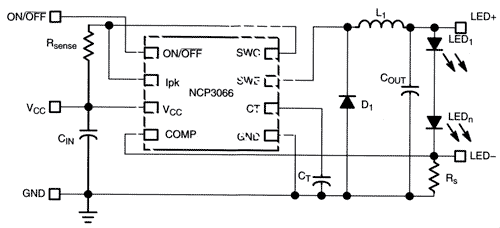

Типовая схема подключения в режиме понижающего конвертера:
