При возвращении высокого уровня сигнала RESET добавленный времязадающий конденсатор C2 немедленно заряжает C1 до уровня переключения V+/3, нормализуя длительность первого периода колебаний

Скачать PDF

Другие материалы из основного документа

• Статья «Стробируемый мультивибратор на таймере 555 сразу же приступает к работе»
• Рисунок 1. Типичный стробируемый (через вывод RESET) автоколебательный мультивибратор на таймере 555
• Рисунок 2. Чрезмерно длинный первый импульс возникает при перезапуске колебаний из-за полного разряда конденсатора C1

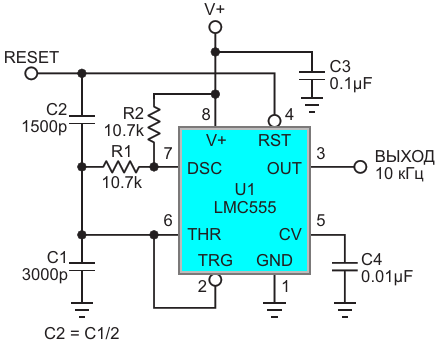

• Рисунок 3. При возвращении высокого уровня сигнала RESET добавленный времязадающий конденсатор C2 немедленно заряжает C1 до уровня переключения V+/3, нормализуя длительность первого периода колебаний
• Рисунок 4. Инжекция заряда C2 при запуске колебаний выравнивает длительность импульсов
• Рисунок 5. Для обеспечения полного размаха сигнала RESET может потребоваться буфер
