Драйвер светодиодов с программно управляемой яркостью

Maxim » MAX1932

Журнал РАДИОЛОЦМАН, апрель 2019

Neda Shahi

EDN

Развитие технологии светодиодов постепенно расширило сферу их применения от простых индикаторов до базовых элементов современных систем освещения. Повышенная надежность и прочность (по сравнению с другими технологиями освещения) обеспечили им доминирующее положение на сегодняшнем рынке светотехнической продукции. В последние годы поставщики представили множество интегральных схем драйверов светодиодов, но проблеме управления последовательными цепочками светодиодов уделялось меньше внимания. Один из возможных подходов к решению этой проблемы – адаптация микросхемы источника смещения лавинных фотодиодов для регулировки тока, программного отключения и логической индикации обрывов цепи (Рисунок 1). В этой конструкции микросхема IC1, изначально предназначенная для управления смещением лавинных фотодиодов, включена так, чтобы выход ее низковольтного ЦАП мог управлять током светодиодной цепочки через высоковольтный каскад усилителя тока, образованный транзисторами Q2 и Q3. Эти два комплементарных транзистора обеспечивают определенную температурную компенсацию, достаточную для рассматриваемого приложения.

Микросхема драйвера лавинных фотодиодов IC1 обеспечивает возможность программного управления яркостью высоковольтных светодиодных модулей.

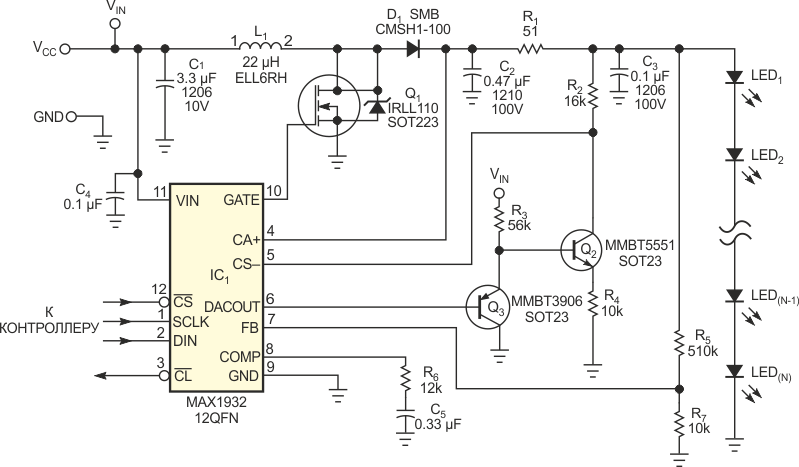

Рисунок 1. Микросхема драйвера лавинных фотодиодов IC1 обеспечивает возможность
программного управления яркостью высоковольтных светодиодных модулей.

Выбрать компоненты для повышающего DC/DC преобразователя помогут формулы из технического описания MAX1932. Передаточная функция регулируемого тока выглядит так:

где

VCL – порог ограничения тока (2 В),
CODE – десятичный эквивалент цифрового кода ЦАП,
IOUT – требуемый выходной ток.

Для рассматриваемой схемы этим условиям соответствуют полная шкала выходных токов 39 мА и разрешение 150 мкА. Трехпроводный последовательный интерфейс, управляющий микросхемой IC1, позволяет выключать ее, записав в ЦАП шестнадцатеричный код 00. Кроме того, если цепочка светодиодов разорвется, делитель R5-R7 ограничит выходное напряжение, в данном случае до 50 В. Одновременно на выводе /CL появится сигнал высокого уровня, указывая на состояние неисправности.

Материалы по теме

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: LED driver provides software-controlled intensity
