Analog Devices, недавно завершившая сделку по приобретению компании Linear Technology, анонсировала выпуск операционного усилителя с нулевым дрейфом, потребляющего всего 1.3 мкА (максимум 2 мкА) при напряжении питания 1.8 В. Микромощный усилитель LTC2063 отличается беспрецедентной точностью: максимальное напряжение смещения равно 5 мкВ при температуре 25 °C, а дрейф смещения во всем диапазоне рабочих температур от –40 °C до 125 °C не превышает 0.06 мкВ/°C. Максимальный входной ток смещения равен 15 пА при температуре 25 °C, и 100 пА в диапазоне от –40 °C до 125 °C. Столь высокий уровень характеристик входных каскадов позволяет использовать в цепях обратной связи высокоомные резисторы, чтобы снизить потребление мощности, не теряя при этом точность даже при повышенной температуре.
Rail-to-rail входы и выходы LTC2063 упрощают использование усилителей в схемах с однополярным питанием и расширяют динамический диапазон. Интегрированный фильтр обеспечивает подавление электромагнитных помех до 114 дБ на частоте 1.8 ГГц. Благодаря характерному для архитектуры усилителей с нулевым дрейфом низкому уровню фликкер-шумов (1/f), LTC2063 хорошо подходит для усиления и нормализации низкочастотных сигналов датчиков, работающих при высоких температурах в промышленных и автомобильных системах, а также в портативных приложениях и в сетях беспроводных датчиков.
 |

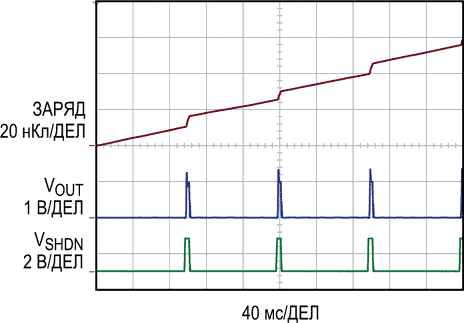

| Циклический режим работы снижает среднюю мощность, потребляемую системой. (ЗАРЯД – это проинтегрированный ток потребления. Степень отклонения от прямой линии характеризует уровень дополнительных потерь переходного режима). |
LTC2063 выпускаются в корпусах SOT-23 и SC70. Версия в корпусе SC70 имеет дополнительный вход отключения, позволяющий на то время, пока усилитель не используется, снижать потребляемый ток до 90 нА. В приложениях, не требующих частого включения, это дает возможность уменьшать потребляемую мощность до ультранизких значений. Например, показанная ниже схема прецизионного датчика кислорода с низкой периодичностью включения потребляет средний ток менее 200 нА.
 |

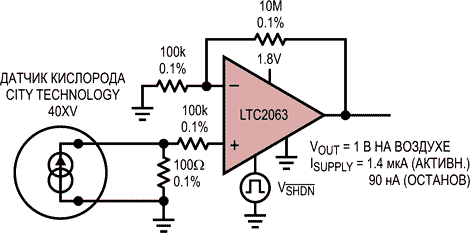

| Микромощный прецизионный датчик кислорода. |
Оценочная плата DC2369A беспроводного датчика тока, в которой используются усилитель LTC2063, модуль LTP5901-IPM SmartMesh IP и другие микромощные компоненты, образует изолированную плавающую платформу измерения токов, способную многие годы проработать от маленькой батарейки.
 |
| Mодуль LTP5901-IPM SmartMesh IP. |
Характеристики LTC2063 гарантируются в диапазоне рабочих температур от –40 °C до 125 °C при напряжении питания от 1.7 В до 5.25 В. Цена одной микросхемы в партии из 1000 приборов начинается от $1.50.
Сводка основных характеристик LTC2063
- Низкий ток потребления: не более 2 мкА;
- Напряжение смещения: не более 5 мкВ;
- Дрейф напряжения смещения: не более 0.02 мкВ/°C
- Входной ток смещения:
- типовой: 3 пА,
- максимальный в диапазоне температур –40 °C … 85 °C: 30 пА,
- максимальный в диапазоне температур –40 °C … 125 °C: 100 пА;
- Интегрированный фильтр электромагнитных помех: подавление 114 дБ на частоте 1.8 ГГц;
- Ток в режиме останова:
- типовой: 90 нА,
- максимальный: 170 нА;
- Rail-to-Rail входы и выход;
- Диапазон рабочих напряжений питания: от 1.7 В до 5.25 В;
- Типовой коэффициент усиления без обратной связи: 140 дБ;
- Минимизированные потери заряда при включении оптимизированы для циклического режима работы;
- Диапазоны рабочих температур:
- от –40 °C до 85 °C,
- от –40 °C до 125 °C;
- Корпуса: 6-выводной SC70, 5-выводной TSOT-23.
