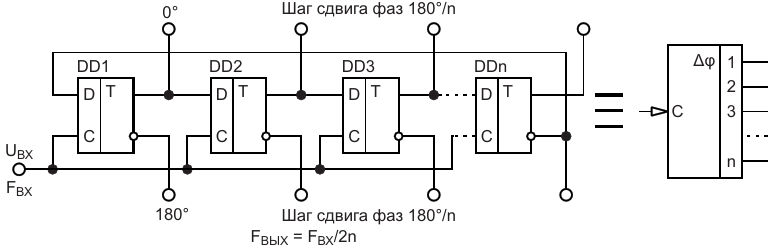

n-ступенчатый фазовращатель с шагом сдвига фаз на 180/n градусов и его условное графическое обозначение

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Цифровые фазовращатели с шагом сдвига фаз на 180/n градусов, где n=1,2,3…»
Описание	Рисунок 5
Формат / Размер файла	PDF / 15 Кб
Язык документа	русский
