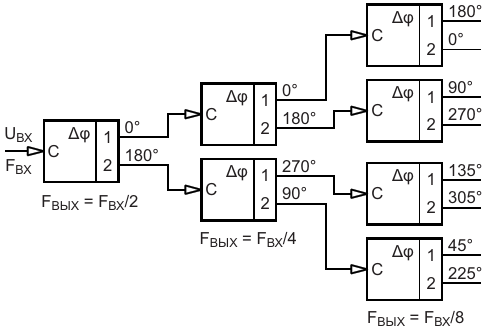

Трёхъярусный фазовращатель из последовательного соединения фазовращателей с итоговым шагом сдвига фаз на 45 градусов
